Pohľad spredu
- A: Podpera papiera
- Ak chcete papier vložiť do zadného zásobníka, predĺžte ju.
- B: Kryt zadného zásobníka
- Po jeho otvorení môžete vložiť papier do zadného zásobníka.
- C: Zadný zásobník
-
Naraz možno vložiť jeden alebo viacero hárkov rovnakej veľkosti a typu papiera, ktoré sa však automaticky budú podávať po jednom.
- D: Vodiace lišty papiera
- Zarovnajte ich s bočnými hranami balíka papiera.
- E: Vodiace lišty papiera
- Zarovnajte ich s pravou/ľavou/prednou hranou balíka papiera.
- F: Kazeta
-
Vložte do kazety obyčajný papier veľkosti A4, B5, A5, Letter alebo Executive a zasuňte ju do tlačiarne.
- G: Výstupný zásobník papiera
- Vysunie sa sem vytlačený papier. Vytiahnite ho pred tlačou.
- H: Ovládací panel
-
Používajte ho na zmenu nastavení alebo ovládanie tlačiarne.

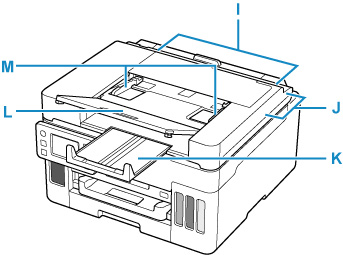

- I: APD (automatický podávač dokumentov)
-
Sem vložte dokument. Dokumenty vložené v zásobníku dokumentov sa naskenujú automaticky po jednotlivých hárkoch.
- J: Kryt podávača dokumentov
- Otvorte ho pri odstraňovaní zaseknutých dokumentov.
- K: Výstupný zásobník dokumentov
- Privádzajú sa sem dokumenty skenované z podávača APD. Pred skenovaním dokumentov ho vytiahnite smerom dopredu.
- L: Zásobník dokumentov
- Vytiahnite ho pri vkladaní dokumentu do podávača APD. Môžete sem naraz vložiť dokument pozostávajúci aspoň z dvoch hárkov rovnakej veľkosti a hrúbky. Dokument vkladajte tak, aby strana určená na skenovanie smerovala nahor.
- M: Vodiaca lišta dokumentov
- Túto lištu nastavte podľa šírky dokumentu v podávači APD.

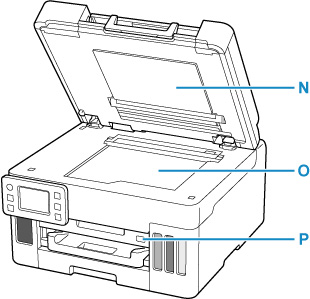

- N: Kryt dokumentov
- Otvorte ho pri umiestňovaní originálov na predlohové sklo.
- O: Predlohové sklo
- Sem vložte originál.
- P: Port jednotky USB flash
- Sem zasuňte jednotky USB flash.
